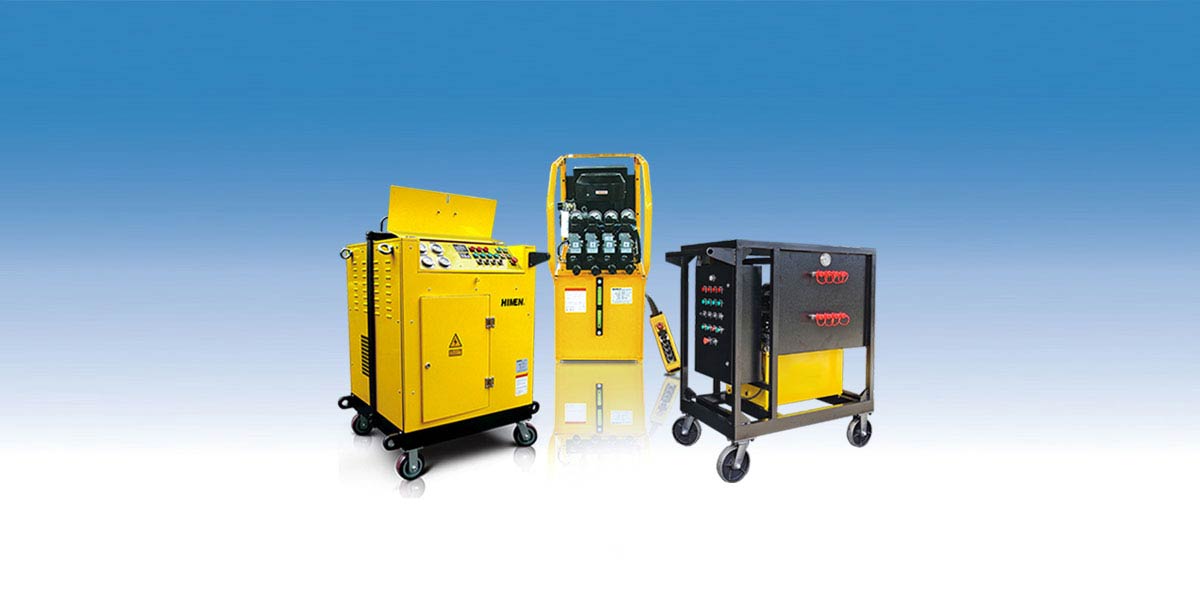

• SEPR 系列多点容积同步液压泵站

    SEPR 系列多点容积同步液压泵站以精密加工为前提，通过等时间内通过等容积的液压油实现高精度容积同步；多路输出均采用一个电机和转轴同步给多路供油，每一路液压油路均独立输出互相不串通，避免不同电机转速带来的同步误差。

    强制同步性设计具有很高的同步精度，同步精度最高为油缸全行程的1%。同步泵站可控制4至12个同步控制点，通过荷载结构特点还可进行顶升点的扩展。使用和操作极其简单，可通过软管直接连接油缸即可使用，通过操作按钮可完成全部同步动作。

    同步控制自动实现，无须经过任何手动阀的设置即可实现同步高精度。每一路液压油路均为独立输出，同步精度不会因为构件重量分布不均匀而受到影响。回程节流设计使得双作用油缸在重载下降过程中始终受控。具有极高的性价比，产品设计适合建筑、铁路、钢铁、船舶建造等工况环境，尤其适合于建筑桥梁更换支座，工厂车间频繁使用需要高精度顶升的场合。

    SEPR 系列多点容积同步液压泵站技术性能

    • 同步精度：1% , 2%, 5%
    • 同步点数： 4, 6, 8, 12点
    • 额定压力：21, 70 MPa
    • 同步方式：等容积同步
    • 操作方式：按钮操作，有线遥控，无线遥控
    • 连接方式：快速插头连接
    • 设备特点： 同步精度高达1%，自动同步，操作便利

    SEPR系列多点容积同步液压泵站技术分类

    技术分类
    SEPR系列
    A型
    SEPR系列
    B型
    SEPR系列
    C型
    工作压力
    70MPa
    21MPa
    60,70MPa
    同步精度
    1%FS
    2%FS
    5%FS
    同步点数
    4-6-8-12点
    4-6-8点
    4-6点
    每路流量
    0.3-0.9-1.5-2.1
    L/Min
    3.8-19.0
    L/Min
    0.75-1.15-1.90
    L/Min

    手机浏览可左右滑动查看更多技术参数
    1%FS（Full Stroke）：同步精度为油缸全行程的1%，行程100mm的油缸，同步精度为1mm

    SEPR系列多点容积同步液压泵站备货型号及技术参数

    同步
    点数
    额定
    流量
    同步
    精度
    备货
    型号
    输出
    压力
    可用
    油量
    电机
    功率
    L/Min
    %FS
    MPa
    L
    kW
    4
    0.30X4
    1
    SEPR1440W-4A
    70
    40
    2.2
    4
    0.90X4
    5
    SEPR2460W-4C
    70
    60
    7.5
    6
    0.60X6
    5
    SEPR1460W-6C
    70
    60
    7.5
    4
    3.8X4
    2
    SEPR64120W-4B
    21
    120
    7.5

    手机浏览可左右滑动查看更多技术参数
    以上表格型号备货相对充足，交货快速

    SEPR系列多点容积同步液压泵站常用型号及技术参数

    同步
    点数
    额定
    流量
    同步
    精度
    常用
    型号
    输出
    压力
    可用
    油量
    电机
    功率
    外形
    尺寸
    外形图
    L/Min
    %FS
    MPa
    L
    kW
    mm
    4
    0.30X4
    1
    SEPR1440W-4A
    70
    40
    2.2

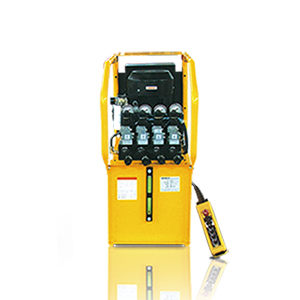

    		 长度:861
    宽度:458
    高度:757
    6
    0.30X6
    1
    SEPR1460W-6A
    70
    60
    3.0
    		 长度:1200
    宽度:780
    高度:1349
    8
    0.30X8
    1
    SEPR1460W-8A
    70
    60
    4.0
    12
    0.30X12
    1
    SEPR1480W-12A
    70
    80
    5.5
    4
    0.90X4
    1
    SEPR2460W-4A
    70
    60
    5.5
    4
    1.50X4
    1
    SEPR3460W-4A
    70
    60
    11.0
    4
    2.10X4
    1
    SEPR44100W-4A
    70
    100
    11.0
    6
    2.10X6
    1
    SEPR44120W-6A
    70
    120
    18.5
    6
    0.60X6
    5
    SEPR1460W-6C
    70
    60
    7.5

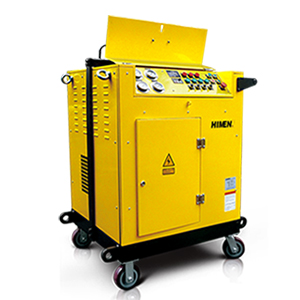

    		 长度:1274
    宽度:740
    高度:1374
    4
    0.90X4
    5
    SEPR2460W-4C
    70
    60
    7.5
    6
    0.95X6
    5
    SEPR2480W-6C
    60
    80
    11.0
    4
    1.45X4
    5
    SEPR34100W-4C
    60
    100
    11.0
    4
    3.8X4
    2
    SEPR64120W-4B
    21
    120
    7.5

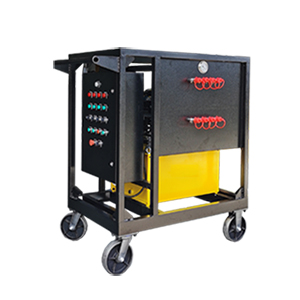

    		 长度:1274
    宽度:740
    高度:1374
    6
    3.8X6
    2
    SEPR64120W-6B
    21
    120
    11.0
    8
    3.8X8
    2
    SEPR64150W-8B
    21
    150
    15.0
    4
    19.0X4
    2
    SEPR94400W-4B
    21
    400
    30.0

    手机浏览可左右滑动查看更多技术参数

    SEPR 系列多点容积同步液压泵站技术参数表

    更多技术参数，请查看SEPR系列多点容积同步液压泵站技术参数表点击可下载和查看

    SL2型LPV伺服控制高精度同步顶升系统产品与应用视频

    点击可播放SL2型LPV系列同步顶升系统视频

    不同结构类型的液压同步系统原理性比较

    液压同步顶升系统按照是否有电脑同步程序和传感器参与，可以分为纯液压的开环同步顶升系统（纯液压同步顶升系统）和有同步程序及传感器参与的闭环同步顶升系统（电液同步顶升系统）两大类。 电液同步系统 具有同步精度高的特点，同时有系统连接和操作复杂，使用要求高等缺点；而纯液压同步顶升系统则正好相反，系统连接简单，使用方便，但同步精度需要有很高的加工精度保证和巧妙的系统设计。

    以下示意图为常见的三种纯液压同步顶升系统，其中A类同步顶升精度最高，B类具备一定的同步顶升精度，而C类不具备可实用的同步顶升精度。

    A类 容积同步液压顶升系统
    单电机、单泵头、双独立油路
    B类 容积同步液压顶升系统
    双电机、双泵头、双独立油路
    C类 连通油路液压顶升系统
    单电机、单泵头、双连通油路

    容积同步顶升系统的技术原理与保障高精度的关键因素

    容积同步顶升系统的技术原理

    容积同步顶升系统中，液压泵站通过多个独立的液压油路，在相同的时间内输出同样容积的液压油提供给多个相同型号的液压油缸执行顶升和下降动作。在连续的同步顶升和同步下降过程中，均能表现出良好的同步性能。

    一般情况下，典型的容积同步顶升系统为4个同步点，也可以是2个同步点，6个同步点或者8个同步点，每个同步点即为1个独立油路。

    容积同步顶升系统的典型技术特征为液压油路之间相互独立，油路不连通；每个独立油路的液压油缸相同，换向阀相同，液压软管型号相同；同步系统采用开环控制，没有电脑同步程序和传感器参与在系统中。

    容积同步顶升系统为纯液压实现高精度同步的系统，通过设计选型和高精度的精密加工，从物理上实现高精度同步，其同步精度不因为被顶升重物的重量不均匀分布、操作人员的专业技能、没有电脑同步程序和传感器反馈等因素影响

    保障高精度容积同步的关键因素

    以下几个因素会显著影响容积同步顶升的精度。

    精密加工技术：（如下图示）
    几个、几十个独立液压柱塞单元的加工一致性精度决定了电动机每转一圈不同油路的出油量。
    旋转凸轮机构的加工和定位精度决定了 电动机每转一圈 独立液压柱塞单元的出油行程是否相同。
    独立柱塞单元和旋转凸轮机构的安装油路配置盘的加工和定位精度，决定了电动机每转一圈的出油量和油路的泄漏量。

    多油路液压泵结构：单电机单泵多独立油路的结构是保障高精度的最佳结构，不过市场上还有多电机多泵多独立油路的结构和单电机单泵多连通油路的结构。
    多电机多泵多独立油路结构其实使用多个液压泵站给多个油缸供油：不同的电机存在转速差（每分钟的转速不同），不同的凸轮机构存在尺寸误差，不同额油路配置盘存在加工和定位误差，这些都影响了同步精度。
    单电机单泵多连通油路结构，其实是个连通器，不存在独立的同步性，遇到重物质量不均匀分布后，就会在顶升和下降时出现严重不同步现象。

    1个电动机通过联轴器将旋转动力传递给容积同步泵内进行圆周凸轮装置，凸轮装置驱动每个独立液压柱塞单元产生相同的出油量同样的电动机转速，同样的凸轮转动行程，同样的柱塞单元油路直径，使得同一单位时间内，4个独立油路内产生同样的输出流量 —- 巧妙设计与精度加工产生了高同步精度。
    独立4出口的容积同步泵，内部布置有以4倍数的独立液压柱塞单元，比如4个、8个、16个柱塞单元等组成4个独立的油路出口，在同一个电动机的旋转驱动下，带动凸轮的旋转运动，使得每个柱塞单元产生同样的出油量。4个独立油路都设置有压力调节阀可以单独设置最高压力。

    独立4出口的容积同步泵，内部布置有以4倍数的独立液压柱塞单元，比如4个、8个、16个柱塞单元等组成4个独立的油路出口，在同一个电动机的旋转驱动下，带动凸轮的旋转运动，使得每个柱塞单元产生同样的出油量。4个独立油路都设置有压力调节阀可以单独设置最高压力。

    SEPR 系列多点容积同步液压泵站可选择的控制和显示类型

    指针式压力表
    采用液压压力表，以指针实时显示每路油路的独立压力值。不显示位移值。

    压力表为标准配置，本站型号最后无额外代码，如SEPR2460W-4B

    SEPR系列同步泵站每一个独立油路内置了压力表，可以显示出每一路的不同压力值；无需配置连接其他元件。

    不具备“找零曲面”功能
    没有配置压力传感器和控制模块，不能“找零位”。

    数码显示屏
    采用数码显示屏数字实时显示每一路的承载力和升降移动位移值

    数码显示屏的泵站型号最后代码为“D”，如SEPR2460W-4BD

    SEPR系列同步泵站在每一个独立油路配置压力和位移传感器，并连接至数码显示屏上，实时显示和监控过程。

    一键“找零曲面”功能
    配置了压力传感器和控制模块，可以让所有的油缸全部接触构件而不产生位移。

    工业触摸屏
    采用工业触摸显示屏显示每一路的实时承载力和位移值，并进行操作

    工业触摸屏的泵站型号最后代码为“T”，如SEPR2460W-4BT

    SEPR系列同步泵站可以配置PLC模块和工业触摸屏，实现闭环同步升降，实时控制同步过程，显示位移和力值。

    一键“找零曲面”功能
    配置了压力传感器和控制模块，可以让所有的油缸全部接触构件而不产生位移。

    SEPR 系列多点容积同步液压泵站相关配套产品

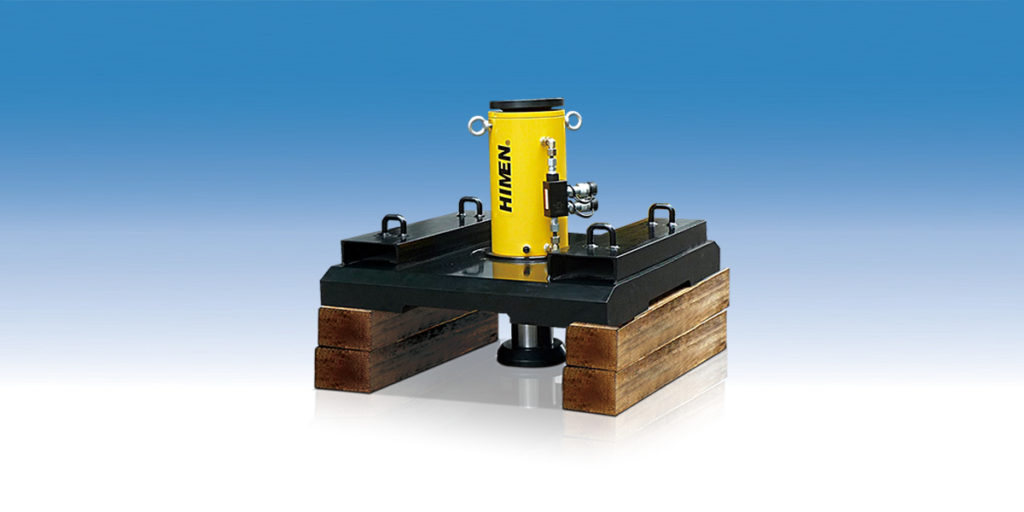

    产品名称：SSL系列分级顶升液压油缸
    产品型号：SSL15010
    产品简述：SSL系列分级顶升油缸可以突破油缸行程限制，使构件多次顶升达到很大的高度。配套SEPR系列同步泵站使用，可实现高达1%的同步精度。

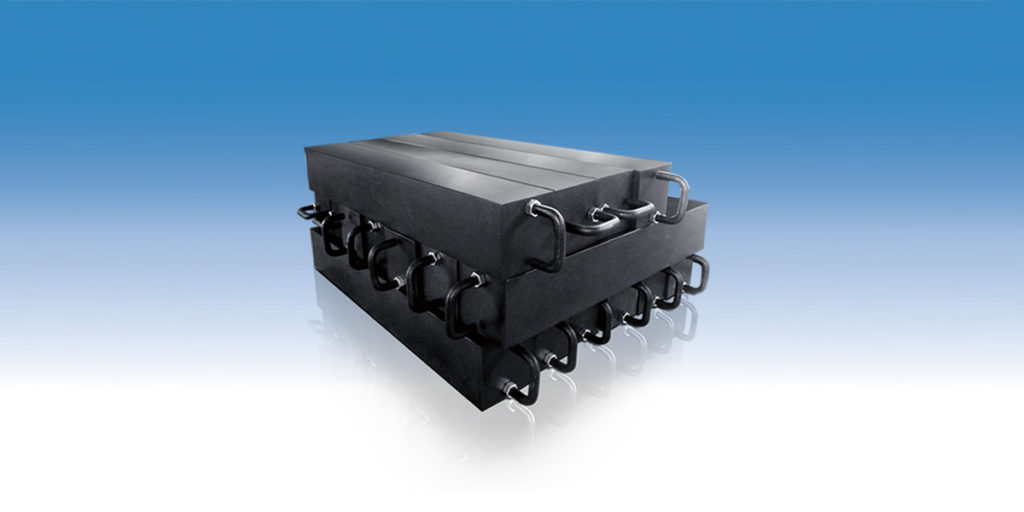

    产品名称：SSB系列高强度轻质高分子合成垫块
    产品型号：SSB10015
    产品简述：采用轻质高分子合成材料加工制成，可采用机床进行切削钻孔加工；具有与强度高，重量轻，耐腐蚀，是顶升垫块的理想选择。

    SEPR系列多点容积同步液压泵站应用照片

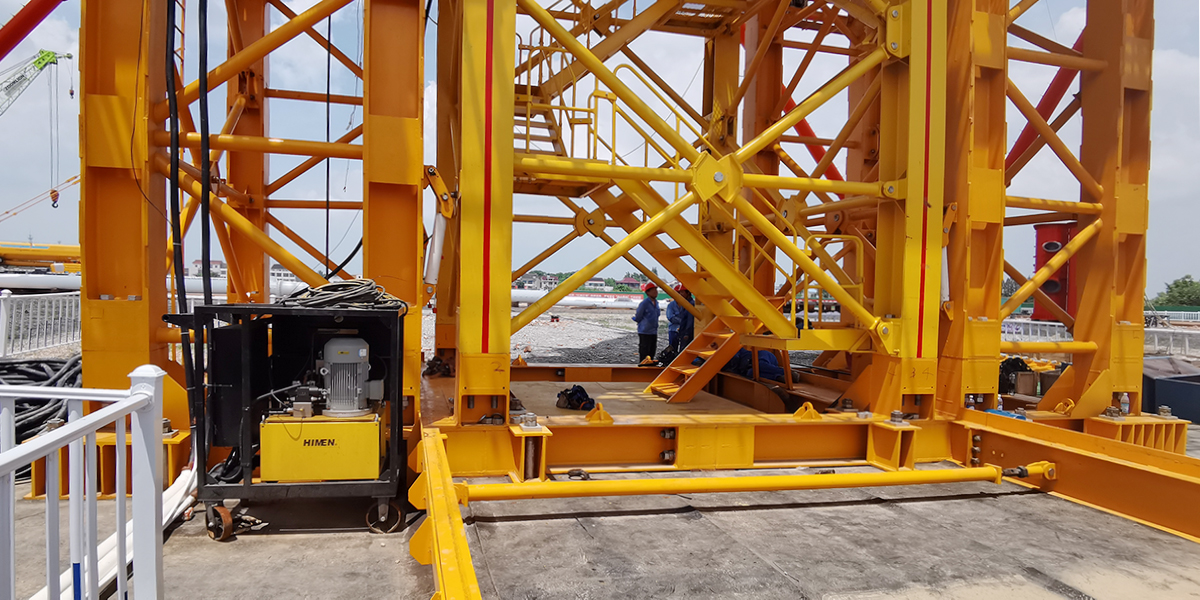

    型号为SEPR64120W-4B的B型SEPR系列4点同步泵站，用于江苏江阴长江大跨越385米特高压输电塔的底部标准节的同步顶升

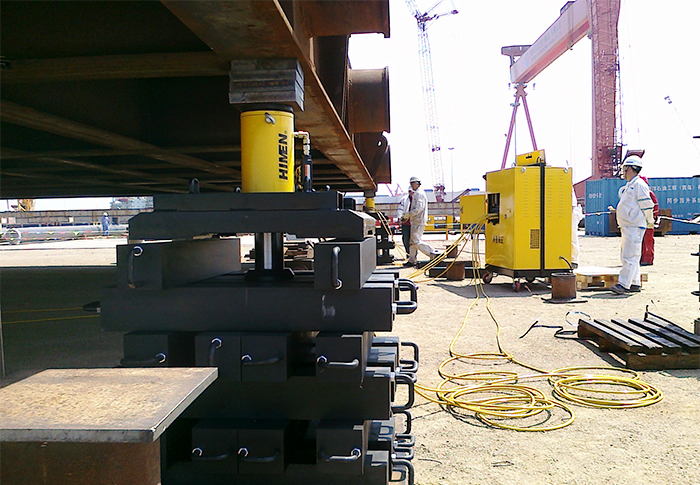

    海洋石油青岛有限公司青岛制造基地使用SPER系列A型 （SEPR44120W-6A）同步泵站用于顶升甲板片结构现场

    SPER系列 A型 （SEPR44120W-6A） 同步泵站用于中海福陆重工车间内加工甲板片结构的同步分级顶升

    SPER系列 A型 （SEPR1460W-4A） 同步泵站用于风电行业的轴承冷挤压安装

    SPER系列 A型（SEPR34120W-4AD） 同步泵站用于澳洲矿山大型机械维修时的同步顶升，设备出厂前测试

    SPER系列 A型 （SEPR44120W-6A） 同步泵站用于海洋石油青岛有限公司青岛制造基地构件的同步顶升

    SPER系列 A型 同步泵站（SEPR1440W-4A）用于大型变压器的同步顶升和运输

    (图1)、型号为SEPR140W-4A的A型SEPR系列4点同步泵站，配合图2和图3的长行程油缸用于船厂舱口盖的同步顶升。

    (图2)、承载能力50吨，行程为450mm的长行程油缸，配合图1的4点容积同步泵站用于船厂舱口盖的同步顶升 。

    (图3)、承载能力50吨，行程为450mm的长行程油缸，配合图1的4点容积同步泵站用于船厂舱口盖的同步顶升。
