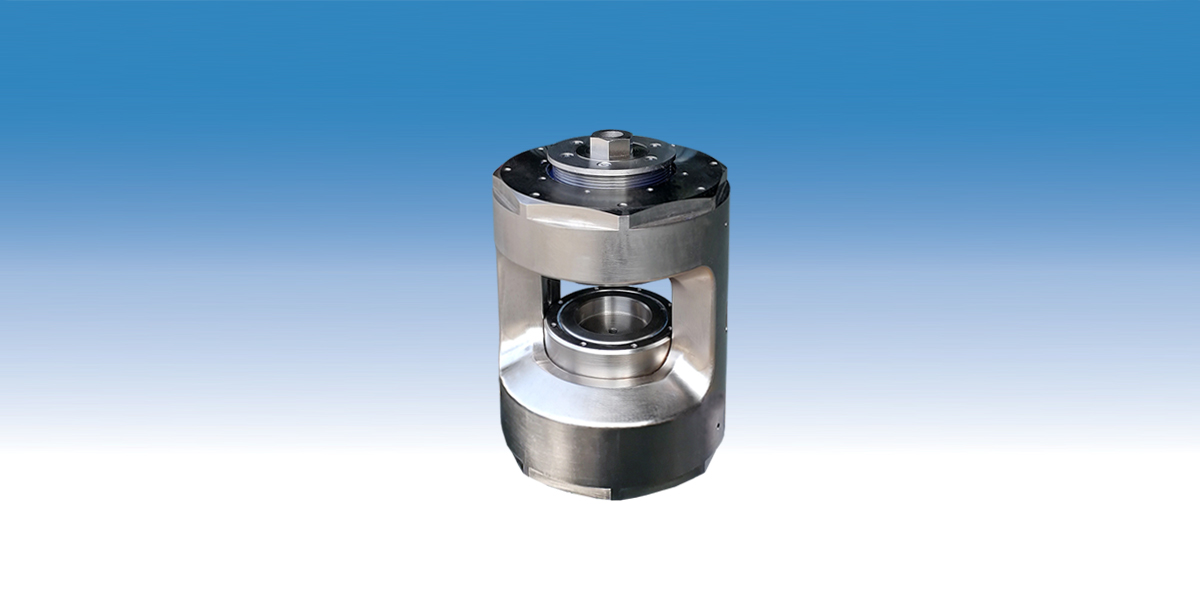

PECell系列200MPa超高压一体式压机
PECell系列200MPa超高压一体式压机,采用额定工作压力200MPa和70MPa的液压油缸提供载荷,由精密控制超高压针筒注射液压泵站提供加载压力。一体式高强度合金钢材料加工成型,压机结构紧凑简洁。
顶部螺纹式支撑能进行一定高度的调整,下部油缸采用超高压结构,直径小而高度低,使得压机整体机构小型化。
PECell系列200MPa超高压一体式压机技术性能
- 最大输出:200吨 / 30吨
- 额定压力:200MPa / 70MPa
- 开口角度:140°
- 结构材质:高强合金钢
- 工作介质:液压油
- 接口尺寸:9/16-18UNF / 3/8-NPTF
- 供压动力源:智能伺服精密注射电动液压泵站
PECell系列200MPa超高压一体式压机常用型号和技术参数
输出 荷载 |
规格 型号 |
工作 压力 |
油缸 行程 |
压机 外径 |
压机 高度 |
开口 角度 |
接口尺寸 |
重量 |
吨 |
MPa |
mm |
mm |
mm |
kg |
|||
200 |
PECell200S |
200 |
15 |
240 |
317 |
140° |
9/16-18UNF |
66 |
30 |
PECell30S |
70 |
25 |
145 |
89 |
140° |
3/8-NPTF |
19 |
手机浏览可左右滑动查看更多技术参数
PECell系列压机,赫曼均可根据需求进行定制设计,欢迎垂询
PECell系列200MPa超高压一体式压机配套动力泵站
PECell系列200MPa超高压一体式压机外形尺寸
![](http://www.himen.cn/wp-content/uploads/2022/03/正视图-1.jpg)
![](http://www.himen.cn/wp-content/uploads/2022/03/侧视图-1.jpg)
![](http://www.himen.cn/wp-content/uploads/2022/03/俯视图-1.jpg)
以上为型号PECell200S的200吨压机外形尺寸
![](http://www.himen.cn/wp-content/uploads/2022/11/30吨-正视图.jpg)
![](http://www.himen.cn/wp-content/uploads/2022/11/30吨-侧视图.jpg)
![](http://www.himen.cn/wp-content/uploads/2022/01/30吨-俯视图.jpg)
以上为型号PECell30S的30吨压机外形尺寸
PECell系列200MPa超高压一体式压机应用图片
![](http://www.himen.cn/wp-content/uploads/2022/11/PECELL应用-光圈模糊-1024x640.jpg)
![](http://www.himen.cn/wp-content/uploads/2022/11/针筒泵和压机应用图-光圈模糊-1024x640.jpg)
