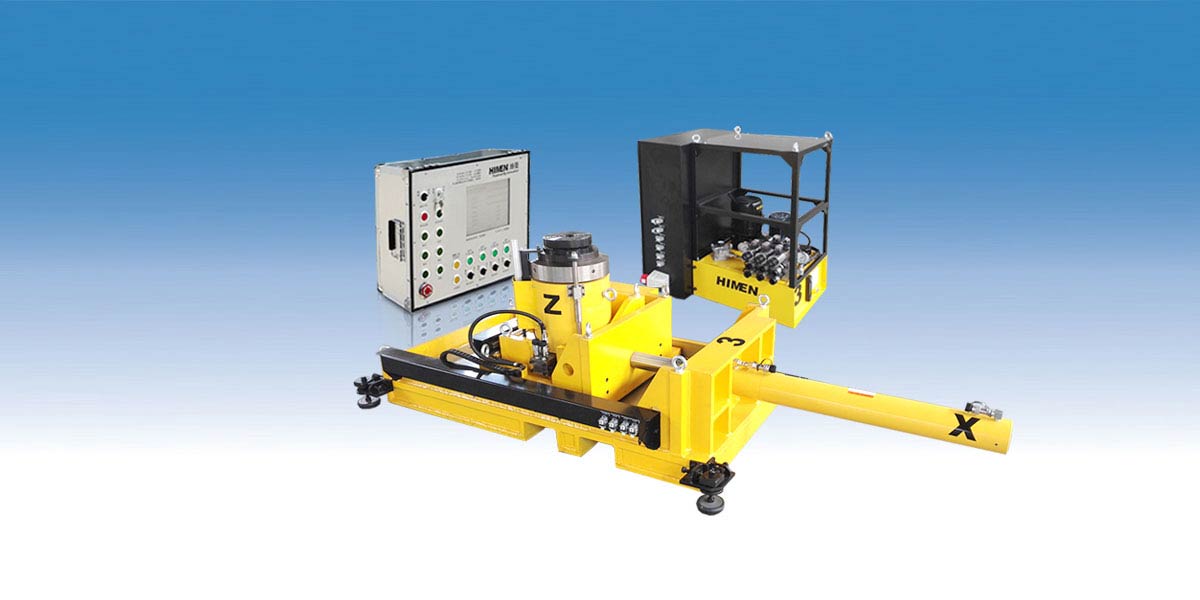

MCAD系列双向固定型三维调整机设备
MCAD系列双向固定型三维调整机设备,可对重型设备的空间位置提供精准的调整和定位,可实现重型设备在三个维度,六个方向精确定位,并能根据需要实现重物的角度向旋从而转精确定位。
MCAD系列采用超高压液压产品,使得设备尽量轻量化和小型化;配置有液压锁和机械锁,安全可靠,重型设备和人员都得到可靠安全保障;MCAD系列采用双向液压系统,可以实现“推-拉”动作。
STC系列电脑同步控制台可使MCAD系列双向固定型三维调整机设备实现便利的设置和精准的控制,并能实现远程控制和显示。
MCAD系列双向固定型三维调整机设备,适用于船舶,海工,桥梁建筑,冶金核电,重型装备领域的三维精确定位,位移同步和定位精度可以达到0.15mm甚至更高,特殊定制的设备可以实现更高精度。
MCAD系列双向固定型三维调整机技术性能
- 单台顶升能力:7~600吨
- 垂直调整范围:0~250mm
- 水平调整范围:0~150mm
- 常规使用数量:4, 6, 8台
- 最多使用数量:100台
- 操作方式:电脑同步控制台
- 常规同步精度:1mm / 0.25mm / 0.15mm
- 可提供WIFI远程控制升级包
MCAD系列双向固定型三维调整机常用型号和技术参数
顶升 能力 | 规格 型号 | 工作 压力 |
油缸 型式 |
加载 方式 |
控制阀 类型 |
旋转 功能 |
调整 维度 |
吨 |
MPa |
||||||
50 | MCAD1/3-50-M3A | 31.5 |
双向 |
触摸屏 操作加载 |
比例 伺服阀 |
有 |
三维 |
200 |
MCAD1/3-200-M3B |
31.5 |
双向 |
触摸屏 操作加载 |
中压 通断阀 |
有 |
三维 |
300 | MCAD1/3-300-M7B | 70 |
双向 |
触摸屏 操作加载 |
高压 通断阀 |
有 |
三维 |
手机浏览可左右滑动查看更多技术参数
MCAD系列系列双向固定型三维调整机应用视频
MCAD系列双向固定型三维调整机的技术类型归属表
产品系列 |
SCAH系列 |
MCA系列 |
MCAD系列 |
MCAH系列
|
||||
产品类型 |
A型 |
B型 |
MCA1型 |
MCA2型 |
MCA3型 |
MCA4型 |
MCA5型 |
MCA6型 |
操作方式 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 按钮操作 |
人工控制 按钮操作 |
智能控制 触摸屏操作 |
智能控制 触摸屏操作 |
人工控制 |
智能控制 |
同步定位 控制精度 |
超高精度 |
高精度 |
— |
低精度 |
高精度 |
超高精度 |
低精度
|
超高精度 |
0.005毫米
|
0.1-1毫米
|
凭经验 |
3-5毫米 |
1毫米 |
0.2毫米 |
3-5毫米 |
0.2毫米 |
|
控制类型
|
伺服电机 闭环控制 |
伺服阀 闭环控制 |
人工控制 |
高频通断阀 开环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
变频电机 高频通断阀 闭环控制 |
伺服阀 闭环控制 |
总控制台 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
— |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
工业触摸屏 PLC模块组 |
小型显示屏 PLC模块 |
工业触摸屏 PLC模块组 |
控制软件
|
专用工业 控制软件 |
专用工业 控制软件 |
— |
常规显示 程序 |
专用工业 控制软件 |
专用工业 控制软件 |
常规显示 程序 |
专用工业 控制软件 |
数据实时 远程传送 |
根据需要 可选配置 |
根据需要 可选配置 |
— |
— |
根据需要 可选配置 |
根据需要 可选配置 |
— |
根据需要 可选配置 |
控制维度 | XYZ三维 |
XYZ三维 倾斜度 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
XYZ三维 |
控制自由度 |
3自由度
|
7自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
6自由度 |
力传感器
|
常规精度
|
常规精度 |
— |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
常规精度 |
位移传感器
|
超高精度
|
常规精度 |
— |
常规精度 |
高精度 |
常规精度 |
常规精度 |
高精度 |
尺寸规模 | 小型 |
大型 |
小型 |
小型 |
小型 |
小型 |
大型 |
大型 |
工作压力
|
70MPa
|
31.5MPa |
70MPa |
70MPa |
70MPa |
31.5MPa |
31.5MPa |
31.5MPa |
液压动作 控制回路 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
单向伸缩 单向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
双向伸缩 双向升降 |
手机浏览可左右滑动查看更多技术参数
MCAD系列固定型三维调整机设备归属MCA3型和MCA4型,可提供高精度和超高精度控制系统
MCAD系列双向固定型三维调整机配套产品
![](http://www.himen.cn/wp-content/uploads/2021/06/STC8W-2.jpg)
产品名称:三维电脑控制台
产品型号:STC4-LPW, STC8-LPW
- 可进行三维同步调整控制
- 同步精度可达0.25mm
- 可控制4台或8台三维设备或者更多
- 工业触摸屏操作,总线通讯
![](http://www.himen.cn/wp-content/uploads/2021/06/SEPC-W-2.jpg)
产品名称:三维同步液压泵站
产品型号:SEPC2460W-3, SEPC3480W-3
- 可对XYZ三维油缸供油
- PLC电箱可接受和处理传感器信号
- 总线连接和通讯
- 70MPa超高压输出液压油
MCAD系列双向固定型三维调整机应用图片
